Kantar | DINO-A | Esit Electronic Truck Scale

ESİT MODÜLER ÇELİK PLATFORMLU TAŞIT KANTARI

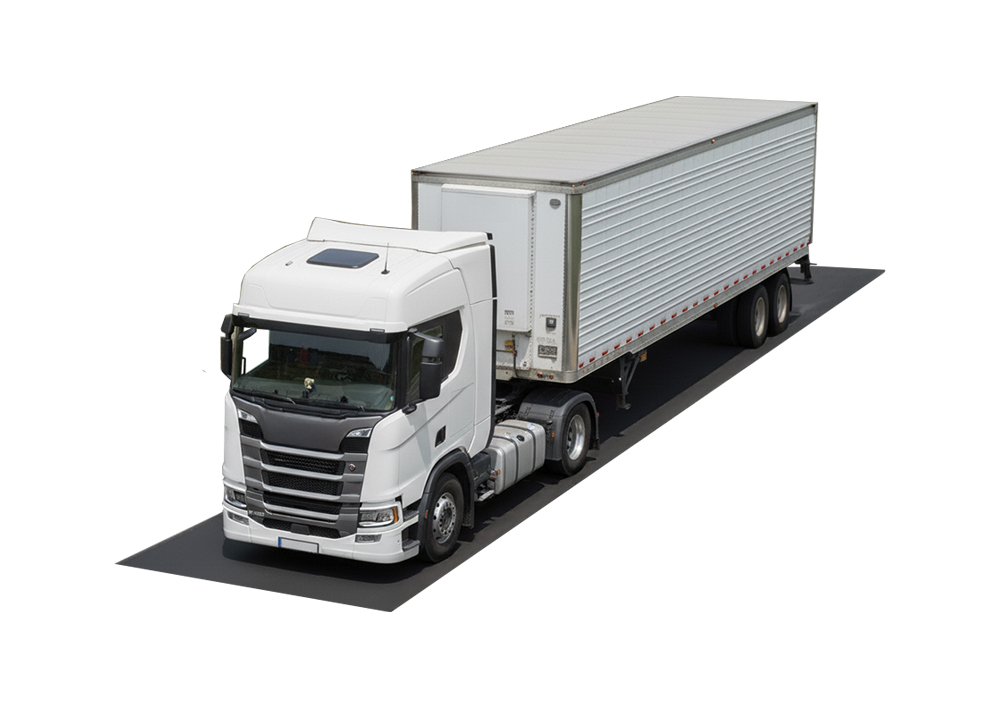

Esit Dino-A, zemin içine kurulan çelik platformlu kantardır.

Özellikle enine veya boyuna farklı yönlerden gelen araç trafiğine göre tasarlanmış olup, hassas tartı özelliğinin yanısıra; son derece dayanıklı çelik yapısı üzerinden tüm gün sınırsız araç geçişine imkan verir. Özellikle manevra alanının dar olduğu durumlarda, zemin üstü kantar kurmak mümkün olmadığında tercih edilir

Arazide eğim olduğu takdirde tek taraftan rampali olarak kullanıma da uygundur. Dayanıklı çelik gövdesi ve elektronik aksamı; hızlı montaj, hızlı demontaj, temizlik ve kolay bakım gibi unsurlar göz önüne alınarak tasarlanmıştır.

ESİT ELEKTRONİK

Çelik Tartı Köprüsü

ESİT ELEKTRONİK

Çelik Kablo Koruması

ESİT ELEKTRONİK

Yıldırım Koruması

DİNO-A


ÇUKURLU TİP TAŞIT KANTARI

Özellikler

Altyapı İnşaat İşleri

Kantar temeli inşaat projesi, satın alacağınız kantar için özel olarak hazırlanmış olup, sipariş aşamasında tarafınıza verilecektir. Kantar temeli ve topraklama sistemi, bu projeye uygun olarak yapılmalıdır. Projede belirtilen zemin emniyet kat sayısı ortalama bir değer olup kantarın kurulacağı yerin farklı bir özellik göstermesi (nehir yatağı, dolgu alan vb.) durumunda şirketimizle temas kurularak projede tadilat yapılabilir. Tartı işlemleri için en az 4m2 alanında bir kantar kulübesi gerekmektedir. Kantar kulübesi, platforma hakim konumda, üç tarafı pencereli, topraklı elektrik tesisatına sahip, ısı ve toza karşı izole edilmiş olmalıdır. Kulübenin platforma uzaklığı en az 2, en çok 30m olmalıdır.

Esit Çelik Platform

Statik hesapları nominal kapasite ve %150 aşırı yüke göre yapılmış çelik konstrüksiyon tartı köprüsüdür. Esit Dino-A, yer alanı kısıtlı olan tesisler için dizayn edilmiş çukurlu modeldir. Platformu zeminle aynı hizada olduğu ve çelik platformun hem dikey hem yatay araç geçişlerine uygun yapısı sayesinde araçlar üzerinde rahatlıkla manevra yapabilir. Bütün çelik platform imalatlarında gaz altı kaynağı kullanılmaktadır. Tüm yüzeyleri otomatik makinelerde KUMLAMA işleminden geçirilerek dış dayanımı yüksek özel Kombiflex Enamel boya ile RAL7022 Gölge Gri renge boyanmıştır. Demonte vaziyette nakledilir, çalışma yerinde cıvatalarla monte edilir. Çelik platformun toplam ağırlığı ve kiriş detayları kantarın genel çizimi üzerinde mevcuttur.

Esit SC/CA/Dijital CAD Yük Hücreleri

Kapasite ve tercihe göre Esit SC, CA veya dijital CAD yük hücreleri, özellikle kamyon kantarları için Esit tarafından tasarlanmış, sağlam, yüksek kapasiteli ve ağır hizmet tipi yük hücreleridir. Esit yük hücreleri kolon tipi yük hücrelerine karşı 5 kat daha fazla yanal yüklere dayanıklıdır. Yanal yük alıcı konstrüksiyonlara ihtiyaç duymaz bu da tartım hatalarını ve kantar bakımını azaltır. IP 68 koruma sınıfında DIN 40050 normlarına uygundur. OIML R60 3000d sınıfına uygun olarak sertifikalandırılmıştır. 2014/31/AT Otomatik Olmayan Tartı Aletleri direktifine uygun olarak kullanılabilir.

Esit SC/CA-EL Montaj Kiti

SC/CA EL montaj kiti özel olarak SC ve CA yük hücreleri için dizayn edilmiştir. Kimyasal maddelere karşı dayanıklıdır. Diğer montaj kitleri gibi sadece yanal yüklere karşı değil, 3 eksenden gelen bütün yüklere karşı yük hücrelerini korur. Ayrıca özel yapısı sayesinde platformun ısıl genleşmesi yüzünden oluşabilecek hatalı tartımları engeller.

Esit J-Box Bağlantı Kutusu

Yük hücrelerinden gelen kablolar, Esit J-Box içerisindeki kart üzerinde birleştirilerek, indikatöre tek kablo ile bağlanmaktadır. Esit J-BOX, dökme alimunyumdan imal, dış etkenlere, darbelere ve hava koşullarına karşı üstün koruma sağlamaktadır.

Esit PWI-X, PWI-T veya Masa Tipi ECI İndikatör

Esit indikatörler, taşıt kantarlarının kullanıldığı zorlayıcı ortamlara dayanıklı olarak üretilmiş ağır hizmet cihazlarıdır. Kantarların kullanılma şekline ve bağlantı seçeneğine göre, içerisinde tümleşik PC bulunan PWI-T veya harici bir PC ile kullanılabilen PWI-X cihazlarından birisi temin edilir. Dijital yük hücreleri için masa tipi ECI digital indikatör kullanılır. Bir yazıcı da bilet basımı için kantar ile beraber verilmektedir.

Epson LX300/350 Yazıcı

Epson Marka LX300/350 Model, Dot Matrix yazıcı Esit PWI-T terminaline bağlı olarak çalıştırılacaktır. 300cps hızındadır, A4 veya sürekli form kağıda baskı yapabilir. Paralel ve Standart Seri girişleri mevcuttur. Yazıcıdan 5”x17cm kantar bileti bastırılacaktır.

19” Renkli LCD Ekran

19” Renkli LCD Monitör Esit PWI-T terminaline bağlı olarak çalıştırılır.

Tuş Takımı + Fare

101 tuşlu Standart PS/2 bilgisayar klavyesi ve bilgisayar faresi Esit PWI-T terminaline bağlı olarak çalıştırılır.

Opsiyonlar

ESIT SPWIN PRO YAZILIMLARI

PC tabanlı çalışan Esit Spwin yazılımı, ileri seviye raporlama ve ERP entegrasyonu sağlanabilirken, Esit Spwin Pro yazılımı ile de operatörsüz kantar işletimi ve plaka tanıma kamerası entegrasyonu gibi kantar otomasyonunun en ileri seviyesi sağlanabilmektedir.

Kamera Sistemi

Tartı sırasında kamera ile araç fotoğraflarının çekilerek tartım kaydı ile birlikte arşivlenebilmesini sağlar. Uygun bir yazıcı ile istenirse tartım fişi fotoğraflı olarak basılabilir. Sp Win ile beraber plaka tanıma kamerası temin edilebilir.

Harici Gösterge ve Mesaj Paneli

Harici gösterge, taşıt kantarının tartım değerinin dışarıdan veya başka bir noktadan da görülebilmesini sağlar. Mesaj Paneli, sürücüye “dur, tartı işlemi bitti, kantardan çık” gibi komutların verilebilmesini sağlar.

Trafik Lambası

Yeşil ve kırmızı ışıktan oluşan trafik lambaları, araçların taşıt kantarına giriş ve çıkışlarını düzenler. Kullanım yeri, yoğun trafiği olan veya üzerinde doldurma, boşaltma gibi operasyonların gerçekleştirildiği taşıt kantarlarıdır.

UPS Kesintisiz Güç Kaynağı

Taşıt Kantarının, kurulacağı bölgede olabilecek gerilim dalgalanmalarından ve kısa süreli elektrik kesintilerinden tartım sisteminin etkilenmemesi için UPS kullanılması önerilir. (Resim temsilidir)

Hareketli Bariyer

Taşıt Kantarı giriş-çıkış trafiğini düzenlemek ve yönlendirmek için kullanılan bir yöntemdir. Taşıtın tartı işlemi bitmeden hareket etmesini engeller. (Resim temsilidir)

Fotosel Sistemi

Özellikle Çukurlu tip zemin kantarlarında, kantarın üzerindeki aracın doğru konumlanıp konumlanmadığının, kantar platformunun dışına taşıp taşmadığının kontrolü için kullanılır.

Teker Yıkama Sistemi

Kimyasal malzeme ve çamurlu alanlarda kurulan kantarların öncesine veya sonrasına teker yıkama sitemi konularak etkin bir teker temizliği sağlanabilir. Esit WWS Teker Yıkama sistemi, 6 barlık basınç ve yüksek debili kapasitesiyle çok hızlı temizlik sağlarken, üstün filtrasyonu ile suyu tekrar kullanır ve kullanım masrafını asgari seviyeye çeker.

Kiosk ve Taşıt Tanıma Sistemleri

Proximity kart ve Esit Tank yardımcı sistemler ve taşıtlar otomatik olarak tanıtılabilinir ya da taşıt şöforlerinin taşıdıkları yükün cinsi, giriş çıkış saati ve diğer bazı bilgilerini tartım öncesinde sisteme tanıtabilmeleri için çeşitli özelliklerdeki Kiosklar kantarın yanına monte edilebilir. Bu kiosklarda Tanıtım kartı veya butonla seçenekler yer alabilfdiği gibi, ayrıca kiosk üzerinde printer opsiyonu da mevcuttur.
